THI CÔNG MÀN HÌNH LED

Hướng dẫn lắp đặt & thi công màn hình LED chuẩn kỹ thuật

Ngày nay, màn hình LED (trong nhà/ngoài trời) là công cụ truyền tải thông điệp cực kỳ hiệu quả nhờ hình ảnh sinh động, độ sáng cao và khả năng cập nhật nội dung linh hoạt. Tại Đà Nẵng, màn LED được sử dụng rộng rãi cho sự kiện, hội nghị, quảng cáo cửa hàng, trung tâm thương mại… Dù vậy, không phải ai cũng nắm rõ quy trình lắp đặt đúng chuẩn để hệ thống vận hành ổn định, bền bỉ.
Bài viết này do Công ty Phước Sơn (Đà Nẵng) biên soạn, hướng dẫn từng bước lắp đặt/thi công màn hình LED theo tiêu chuẩn kỹ thuật.

Quy trình lắp đặt màn hình LED

Để thi công an toàn – hiệu quả, cần bám sát quy trình gồm: khảo sát – thiết kế, chuẩn bị vật tư, lắp đặt – cấu hình – kiểm thử, bàn giao – bảo trì. Dưới đây là hướng dẫn chi tiết theo chuẩn Phước Sơn đang áp dụng.

Chuẩn bị trước khi lắp đặt

Trước khi thi công, hãy hoàn tất các công việc nền tảng:

• Xác định địa điểm tại Đà Nẵng, vị trí lắp đặt, kích thước dài × rộng × sâu, vị trí tủ nguồn và khu điều khiển.

• Lập bản vẽ khung, sơ đồ cấp nguồn, sơ đồ card điều khiển theo yêu cầu vận hành.

• Nguyên tắc phân bổ module – nguồn – card: số lượng tấm theo chiều ngang/dọc phải phù hợp sức tải của từng nguồn và khả năng xử lý của card.

Ví dụ kỹ thuật tham khảo:

• Nguồn 5V–40A thường cấp được khoảng 8 module P3 (tuỳ dòng). Có thể nhóm thành cụm 2 tấm ngang × 4 tấm dọc cho một nguồn.

• Card Kystar G612 hỗ trợ tới 256×768 px (theo tài liệu hãng). Trên thực tế, 1 card thường điều khiển cụm module 64×64 px với bố cục 4×8 tấm (tuỳ cấu hình).

Cần chuẩn bị những gì?

• Dụng cụ thi công: máy khoan/cắt/hàn, laser cân chỉnh, thiết bị đo điện…

• Linh kiện – vật tư: module LED đồng bộ lô, khung sắt theo kích thước, nguồn 5V, card điều khiển, bộ xử lý hình ảnh, dây điện 220V, dây mạng, cáp dữ liệu, ốc/vít, nam châm, dụng cụ cầm tay.

• Vận chuyển & kiểm tra: đưa vật tư tới công trình, test nhanh từng nhóm linh kiện trước khi lắp.

11 bước thi công tiêu chuẩn

Bước 1 – Gia công & sơn khung theo bản vẽ

Hàn mặt trong để tránh chân module đè lên mối hàn; mài – sơn chống gỉ. Chừa độ dư hợp lý để thao tác lắp/tháo khi bảo trì.

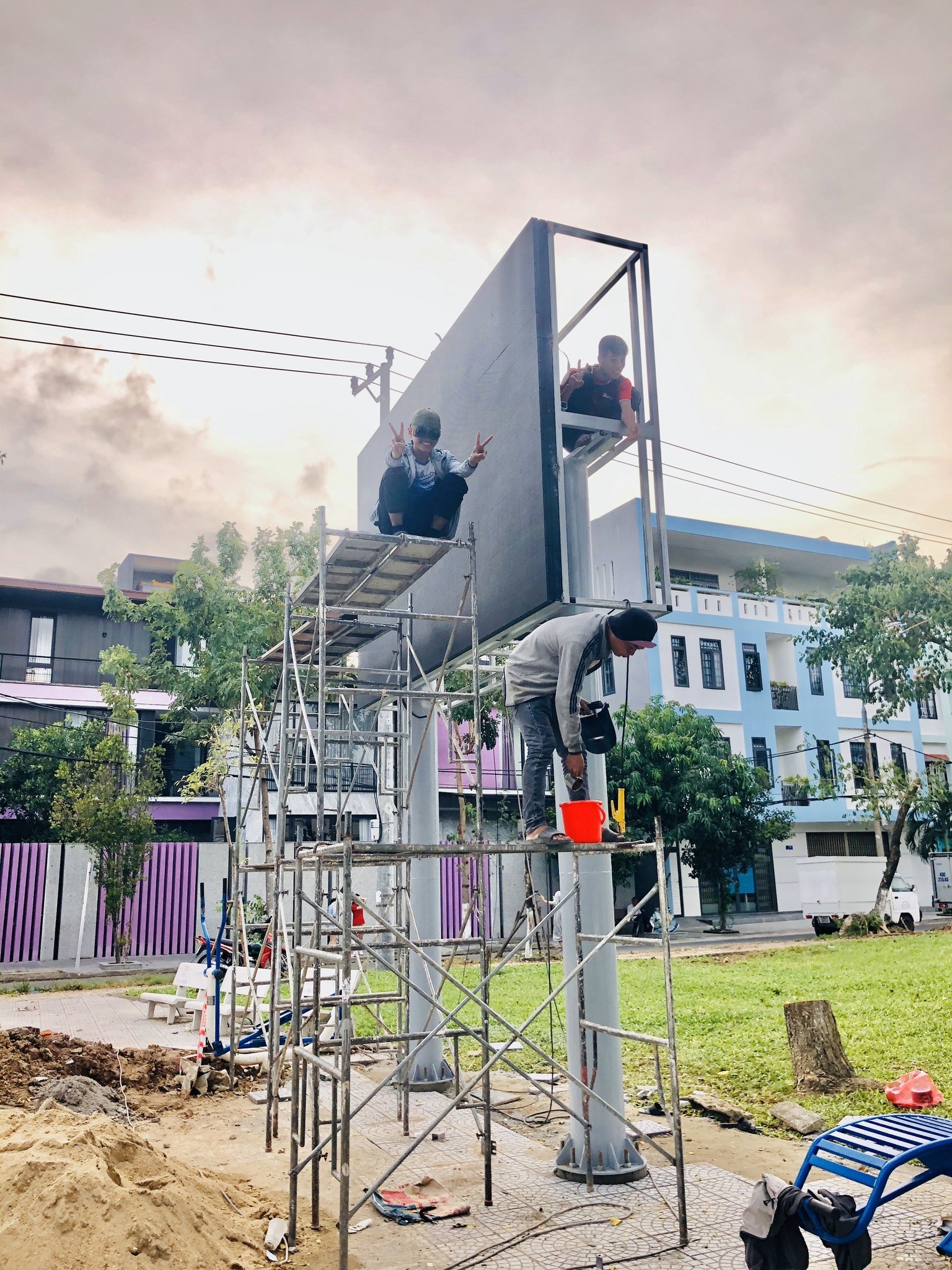

Bước 2 – Dựng khung vào vị trí

Căn thẳng, chống vặn xoắn/móp méo nhằm đảm bảo mặt hiển thị phẳng.

Bước 3 – Lắp card thu & nguồn 5V

Cố định card và nguồn theo layout đã duyệt, bảo đảm thoáng khí, dễ đi dây.

Bước 4 – Đấu nối nguồn – card

Đi dây nguồn/data theo sơ đồ điện – điều khiển, đánh nhãn từng tuyến để dễ bảo trì.

Bước 5 – Tủ điện & cấp nguồn/mạng cho màn

Kéo dây điện và dây mạng đúng tiêu chuẩn, kiểm tra trở kháng – tiếp địa.

Lưu ý quan trọng:

• Đo kiểm chất lượng nguồn điện trước khi cấp.

• Nếu nguồn không đạt, không cấp điện và phối hợp xử lý (ổn áp/UPS/bảo vệ quá áp).

Bước 6 – Kết nối điều khiển

Kết nối máy tính → bộ xử lý hình ảnh → màn LED, cấu hình đường tín hiệu.

Bước 7 – Xông điện & kiểm tra an toàn

Cấp điện từng phần để soát lỗi nguồn/card/module, kiểm tra PCCC và cơ chế đóng/ngắt.

Bước 8 – Cấu hình & cân màu

Nạp file cấu hình, hiệu chỉnh màu/độ sáng theo quy trình nhà sản xuất; sao lưu cấu hình dự phòng.

Bước 9 – Gắn nam châm lên module

Đặt 4 góc và siết đều tay để bề mặt đạt độ phẳng tối ưu.

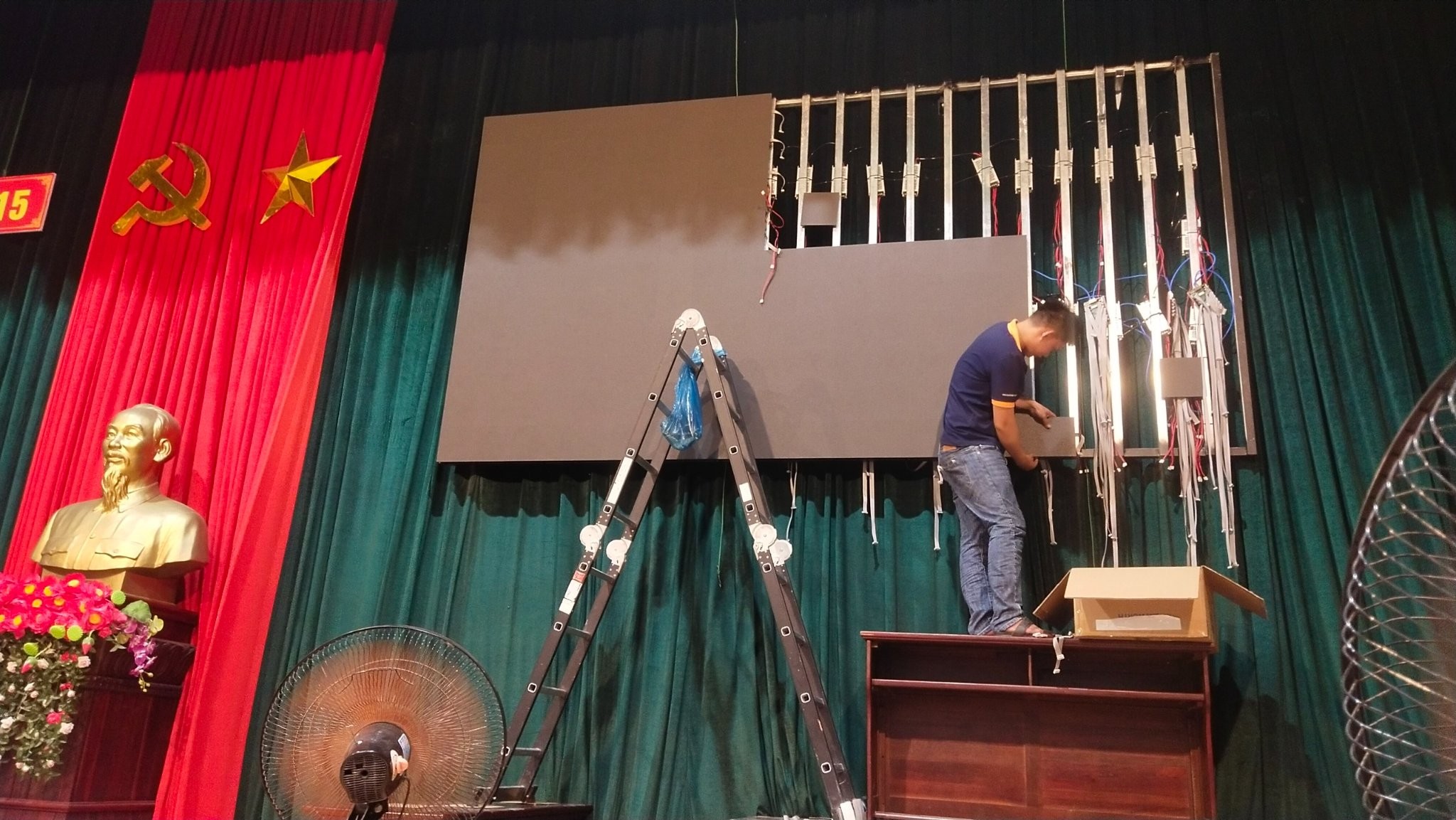

Bước 10 – Lắp module LED

Lắp theo mũi tên trên module; đi dây data theo layout. Khi có hiện tượng nhiễu/thiếu ổn định/không lên hình, kiểm tra cáp tín hiệu – nguồn – cấu hình – module.

Bước 11 – Hoàn thiện & vệ sinh

Ốp viền thẩm mỹ, lắp giải pháp làm mát, vệ sinh bề mặt, hoàn trả mặt bằng.

Quản lý màn hình & chạy nội dung

Để xác nhận hệ thống ổn định, đề nghị chạy thử 8–24 giờ với nội dung được phê duyệt. Trong thời gian này, kỹ thuật viên theo dõi liên tục, ghi nhận mọi sự cố và hướng dẫn cách xử lý.

Lưu ý vận hành:

• Kiểm tra bảo mật – an toàn sau khi đưa vào sử dụng.

• Kết nối với phòng điều khiển trung tâm, kích hoạt quản trị từ xa qua LAN/Internet.

• Sao lưu toàn bộ cấu hình sau khi nghiệm thu.

Bảo trì – sửa chữa

Với công trình quy mô lớn, bên cạnh thi công – cấu hình – nghiệm thu, bảo trì định kỳ là hạng mục không thể bỏ qua. Công ty Phước Sơn (Đà Nẵng) cung cấp dịch vụ bảo trì/sửa chữa nhanh để rút ngắn thời gian dừng, kéo dài tuổi thọ màn hình.

Báo giá theo yêu cầu (không công khai)

Chi phí thi công/cho thuê phụ thuộc địa điểm, loại màn (indoor/outdoor, P1–P10), kích thước – độ phân giải, kết cấu lắp đặt, thời lượng sử dụng, nhân sự vận hành…
Vì vậy, Phước Sơn áp dụng báo giá theo yêu cầu. Chúng tôi khảo sát miễn phí tại Đà Nẵng và gửi bảng báo giá chi tiết theo đúng nhu cầu thực tế của từng công trình.

Lưu ý khi lắp đặt màn hình LED

• Độ sáng phù hợp mục đích; ngoài trời nên từ ~4.000 cd/m² trở lên.

• Kiểm soát độ phẳng bề mặt trong khoảng ±1 mm.

• Ngoài trời nên chọn chuẩn IP65+.

• Ưu tiên màn có góc nhìn rộng, đồng đều màu.

• Chọn đơn vị thi công uy tín để đảm bảo tiến độ, an toàn và hậu mãi.

Công ty Phước Sơn – Đơn vị thi công màn hình LED tại Đà Nẵng

Phước Sơn là đối tác triển khai màn hình LED sân khấu, quảng cáo, hội nghị tại Đà Nẵng và khu vực lân cận, với:

• Đội ngũ kỹ thuật kinh nghiệm, thao tác chuẩn – nhanh – gọn.

• Quy trình rõ ràng, hồ sơ bàn giao đầy đủ.

• Vật tư chính hãng, dụng cụ chuyên dụng bảo đảm an toàn.

• Bảo hành 24–36 tháng (tuỳ hợp đồng) và hỗ trợ sau bảo hành.

• Phạm vi phục vụ toàn Đà Nẵng, phản hồi nhanh theo lịch.

Ưu điểm giải pháp màn hình LED của Phước Sơn

• Hình ảnh/video sắc nét, màu sắc phong phú, độ sáng điều chỉnh linh hoạt.

• Hỗ trợ phát từ PC, laptop, smartphone, USB.

• Lắp ghép linh hoạt từ module, phù hợp đa dạng không gian.

• Tiết kiệm điện hơn so với nhiều công nghệ hiển thị cũ.

• Thân thiện môi trường, không dùng thuỷ ngân; tuổi thọ có thể tới ~100.000 giờ (tuỳ điều kiện sử dụng).

Kết lời
Tuân thủ quy trình – tiêu chuẩn – lưu ý trên sẽ giúp công trình đạt chất lượng và an toàn ngay từ đầu, đồng thời giảm rủi ro vận hành về sau. Nếu cần khảo sát & nhận báo giá theo yêu cầu tại Đà Nẵng, hãy liên hệ Công ty Phước Sơn để được tư vấn nhanh và sát nhu cầu.
